過濾知識

空氣過濾器的效率范圍是哪些

2019-07-21
一、空氣過濾器的不同效率表示方法
當被過濾氣體中的含塵濃度以計重濃度表示時，則效率為計重效率;以計數濃度表示時，則效率為計效效率;以其它物理量作相對表示時，則為比色效率或濁度效率等。
*常用的表示方法是用過濾器進出口氣流中的塵粒濃度表示的計數效率。
1.在額定風量下，按*家標準GB/T14295-93《空氣過濾器》及GB13554-92《效空氣過濾器》的規定，不同過濾器的效率范圍如下：
初效過濾器對≥5微米粒子過濾效率80>E≥20 初阻力≤50Pa
中效過濾器對≥1微米粒子過濾效率70>E≥20 初阻力≤80Pa
G中效過濾器對≥1微米粒子過濾效率99>E≥70 初阻力≤100Pa
亞G效過濾器對≥0.5微米粒子過濾效率E≥95 初阻力≤120Pa
G效過濾器對≥0.5微米粒子過濾效率E≥99.99 初阻力≤220Pa
超G效過濾器對≥0.1微米粒子過濾效率E≥99.999 初阻力≤280Pa

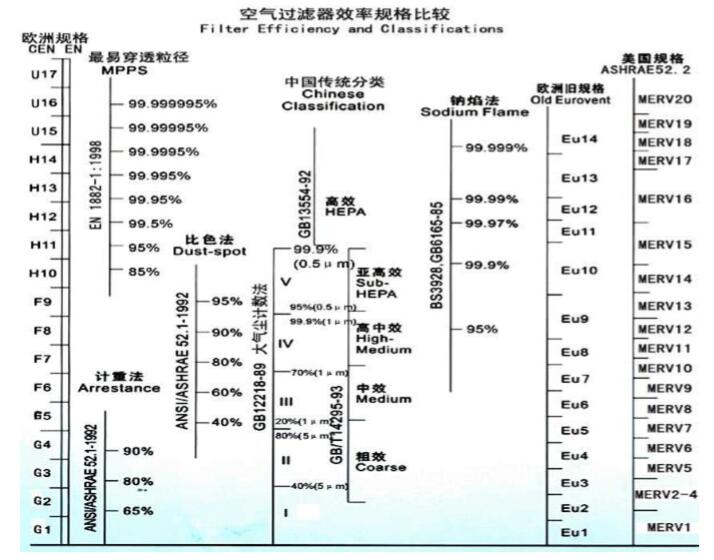

2.由于現在許多企業選用的是進口的過濾器，而它們表示效率的方法與*內的不同，為便于比較，將它們之間的換算關系列表如下：
按歐洲標準，粗效過濾器分為四級(G1~~G4)：
G1 效率對粒徑≥5.0μm, 過濾效率E≥20% (對應美*標準C1)
G2 效率對粒徑≥5.0μm, 過濾效率50>E≥20% (對應美*標準C2~C4)
G3 效率對粒徑≥5.0μm, 過濾效率70>E≥50% (對應美*標準L5)
G4 效率對粒徑≥5.0μm, 過濾效率90>E≥70% (對應美*標準L6)
中效過濾器分為兩級(F5~~F6)：
F5 效率對粒徑≥1.0μm, 過濾效率50>E≥30% (對應美*標準M9、M10)
F6 效率對粒徑≥1.0μm 過濾效率80>E≥50% (對應美*標準M11、M12)
高中效過濾器分為三級(F7~~F9)
F7 效率對粒徑≥1.0μm 過濾效率99>E≥70% (對應美*標準H13)

F8 效率對粒徑≥0.5μm 過濾效率90>E≥75% (對應美*標準H14) F9 效率對粒徑≥0.5μm 過濾效率99>E≥90% (對應美*標準H15) 亞G效過濾器分為兩級(H10、H11) H10 效率對粒徑≥0.5μm 過濾效率99>E≥95% (對應美*標準H15) H11 效率對粒徑≥0.5μm 過濾效率99.9>E≥99%(對應美*標準H16) G效過濾器分為兩級(H12、H13) H12 效率對粒徑≥0.5μm 過濾效率E≥99.9% (對應美*標準H16) H13 效率對粒徑≥0.5μm 過濾效率E≥99.99% (對應美*標準H17)

二、空氣過濾器的規格與額定風量
各類過濾器的一些標準尺寸、風量及初阻力如下表：
序號 名稱 外形尺寸額定風量初阻力 1 粗效平板式過濾器 595X595X20 2500m3/h ≤50Pa
2 粗效折迭式過濾器 595X595X46 3600m3/h ≤50Pa
3 中效袋式過濾器 595X595X500 3600m3/h ≤80Pa
4 W型亞G效過濾器 610X610X292 3200m3/h ≤160Pa
5 有隔板G效過濾器 610X610X150 1000m3/h ≤220Pa 6 無隔板G效過濾器 610X610X69 1000m3/h ≤160Pa
